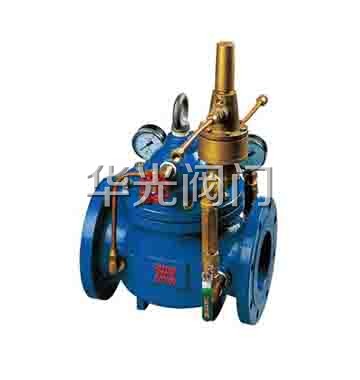

800X-10/16Q压差旁通平衡阀

产品型号:
所属类别:
100X-900X水力控制阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


800X-10/16Q压差旁通平衡阀概述:
800X压差平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确-亘定值,并可大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间.是一种智能型阀门。

800X-10/16Q压差旁通平衡阀工作原理:
当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此压差通过接管作用于导阀膜片两侧,改变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。
设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
800X-10/16Q压差旁通平衡阀结构图:


800X-10/16Q压差旁通平衡阀结构特点:
800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制,不需要其它装置和能源,保养简便。

800X-10/16Q压差旁通平衡阀主要用途:
常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏,可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。
常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损

800X-10/16Q压差旁通平衡阀主要技术参数:
公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76

800X-10/16Q压差旁通平衡阀主要零件材料:
零件名称 零件材料
阀体阀盖 QT450
阀座阀盘 QT450、铜合金
密封圈O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
泄压/持压导阀 铜合金
微型过滤器 不锈钢

800X-10/16Q压差旁通平衡阀主要外形连接尺寸:
公称通径DN L H H1 A B
50 250 335 90 170 170
65 280 345 98 180 180
80 310 355 110 190 190
100 350 365 120 200 200
125 400 445 145 215 215
150 450 460 155 230 230
200 550 505 190 255 255
250 650 550 250 295 295
300 800 710 290 325 325
350 900 725 330 380 380
400 1000 760 360 415 415
450 1000 810 445 435 435
500 1100 865 495 460 460
600 1100 935 550 520 520
700 1450 1000 605 570 570
800 1560 1100 730 620 620
900 1800 1205 800 670 670
1000 2000 1330 910 830 830

800X-10/16Q压差旁通平衡阀安装示意图:



订货须知:
一、①800X-10/16Q压差旁通平衡阀产品名称与型号②800X-10/16Q压差旁通平衡阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定800X-10/16Q压差旁通平衡阀型号,请按800X-10/16Q压差旁通平衡阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
