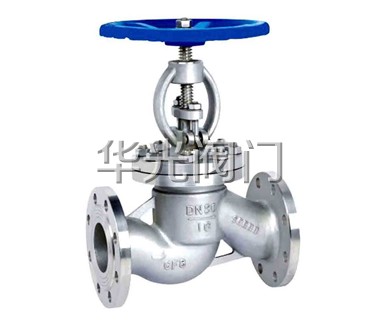

J41W-16-25P不锈钢法兰截止阀

产品型号:
所属类别:
法兰截止阀

厂家直销,价格优惠,欢迎致电咨询!

销售热线:13950155029(微信同号)

我公司专业生产提供产品有软密封闸阀、蝶阀、水利控制阀、双偏心半球阀、过滤器、止回阀系列,衬氟球阀、衬氟蝶阀、衬氟截止阀系列,黄铜阀门系列,消防阀门系列产品!


J41W-16-25P不锈钢法兰截止阀产品介绍:
法兰不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

J41W-16-25P不锈钢法兰截止阀原理:
法兰不锈钢截止阀采用平面密封和锥面密封两种密封型式,可使用于不同工况的介质要求,具有密封性能稳定,使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升,打开通道使介质顺利通过。

J41W-16-25P不锈钢法兰截止阀结构特点:
1、结构**、密封可靠、性能优良、造型美观。提高了阀杆的钢度,显著降低了噪音和振动,提高了阀门的使用寿命与各项性能。
2、截止阀可以安装在管道的任何位置上,介质从下往上流。
3、DN250以上采用**的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,较好解决了大口径截止阀启闭力矩大,密封无法关严,填料室跑冒,有力提高了阀门各项性能与使用范围。(“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%)。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

J41W-16-25P不锈钢法兰截止阀标准规范:
设计制造标准:GB/T 12235
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

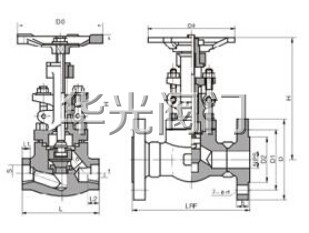

J41W-16-25P不锈钢法兰截止阀结构图:


J41W-16-25P不锈钢法兰截止阀应用范围:
J41W截止阀主要材质为:CF8、CF3、CF8M、CF3M 、2520、双相不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。产品主要应用于石化、化工、电力、冶金、医药、食品等行业。

J41W-16-25P不锈钢法兰截止阀主要零部件材料:
零件名称 材料
J41W-16-25P-40R-64I
阀体、阀盖 不锈钢、铬镍钼钛钢、铬钼钢
阀板
阀杆
阀杆螺母 铝铁青铜
手轮 灰铸铁、可锻铸铁

J41W-16-25P不锈钢法兰截止阀主要性能范围:
型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 硝酸类
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 硝酸类

J41W-16-25P不锈钢法兰截止阀主要外形尺寸:
型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550
型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550


订货须知:
一、①J41W-16-25P不锈钢法兰截止阀产品名称与型号②J41W-16-25P不锈钢法兰截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41W-16-25P不锈钢法兰截止阀型号,请按J41W-16-25P不锈钢法兰截止阀型号直接向我们华光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华光阀门专家为您审核把关。


免责声明: 基本产品尺寸在美制单位和度量近似的,只供参考。精确的测量,请联系技术服务。
