防污隔断阀的安装说明:
1、污隔断阀必须水平安装,安装地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。
2、安装地域应设排水设施。
3、阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。
防污隔断阀安装部位:
1、自来水管网接入用户的接户管水表后面
2、生活用水管道上接出非生活用水和排污管,安装于接出管起端。
3、生活饮用水水箱的进水管上(水箱底部进水时)
4、生活饮用水管道上串联加压泵时安装于泵吸水管上。

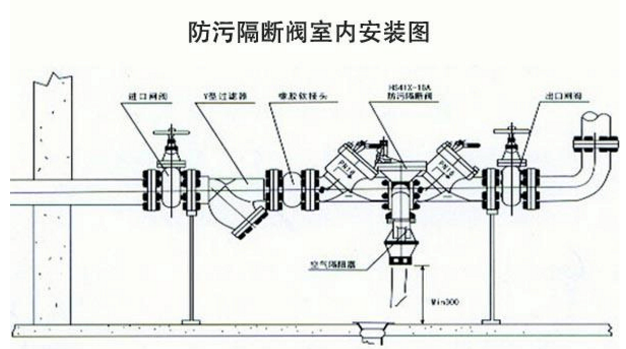

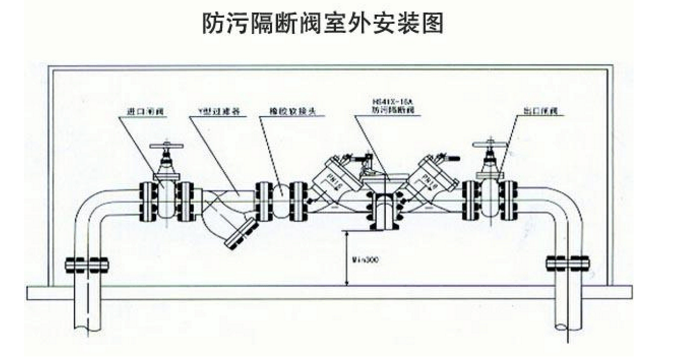

防污隔断阀安装示意图:
