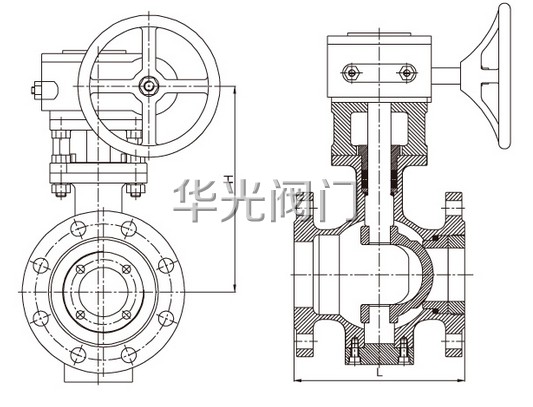

偏心半球阀产品结构图:

偏心旋转半球阀结构:
偏心旋转半球阀阀体流路简单,阻力小,与同口径单、双座阀相比,有较大的流通能力,但重量只有其1/3左右。偏转阀采用旋转运动,提高了填料函密封性,同时具有较大的输出力,所以阀的泄漏较小,刚度较大,在额定压差下能可靠地工作。偏心旋转阀芯、阀杆只作旋转运动,所以它开关转动时所承受摩擦力很小,当阀芯和阀座相接触关闭时,阀芯柔臂在执行机构推力作用下产生微小弹性变形及弹 性涨紧力,使阀芯与阀座接触更加紧密牢固,因此,偏心旋转阀泄漏量很小。同时关闭阀门所需的推力与球阀、蝶阀相比要小。
